Обзор современных устройств автоматики для водяных насосов

Водяной насос обеспечивает подачу воды в частный дом, на дачный участок, в систему полива или к отдельному техническому оборудованию. Однако сама насосная установка не всегда способна работать эффективно без дополнительного контроля. Если включать и выключать насос вручную, следить за давлением и защищать оборудование от нештатных режимов, эксплуатация системы становится неудобной и небезопасной. Именно поэтому применяют https://avtopoliv-market.ru/.

Современные устройства автоматического управления контролируют давление и расход воды, запускают насос при открытии крана, отключают его после прекращения водоразбора и предотвращают работу без воды. В зависимости от конструкции системы и типа насоса для этого используют реле давления, электронные контроллеры, частотные преобразователи, датчики уровня, защитные блоки и расширительные баки. Одни устройства подходят для простых бытовых установок, другие рассчитаны на сложные системы водоснабжения с несколькими насосами и переменным потреблением.

Правильно подобранная автоматика делает водоснабжение более стабильным и продлевает срок службы насосного оборудования. Она снижает количество гидроударов, уменьшает износ двигателя, помогает экономить электроэнергию и защищает насос от перегрева, перегрузки и сухого хода. При этом эффективность системы зависит не только от характеристик конкретного прибора, но и от правильного монтажа, настройки и совместимости всех компонентов.

В этом обзоре рассмотрены основные современные устройства автоматики для водяных насосов, их принцип работы, преимущества, ограничения и особенности применения. Отдельное внимание будет уделено выбору оборудования для скважин, колодцев, накопительных емкостей и бытовых станций водоснабжения.

Виды современной автоматики для водяных насосов

Современная автоматика для водяных насосов объединяет устройства, которые контролируют давление, расход и уровень воды, защищают оборудование от аварийных режимов и управляют его включением и отключением. В зависимости от задач система может быть простой — на основе реле давления, или многофункциональной — с частотным преобразователем, датчиками, электронным контроллером и удалённым мониторингом.

При выборе оборудования важно учитывать тип насоса, объём гидроаккумулятора, параметры водопровода, глубину источника и предполагаемую нагрузку. На практике чаще всего применяются следующие виды автоматики.

Реле давления

Реле давления — один из самых распространённых вариантов управления насосной станцией. Устройство отслеживает давление в системе и замыкает или размыкает электрическую цепь при достижении заданных значений.

• Нижний порог определяет давление, при котором насос включается.
• Верхний порог задаёт уровень, при котором насос отключается.
• Дифференциал показывает разницу между давлением включения и отключения.

Обычно механическое реле давления работает совместно с гидроаккумулятором. Запас воды в баке позволяет сократить количество запусков насоса и сгладить перепады давления. К преимуществам такого решения относятся доступная цена, простая настройка и ремонтопригодность. К недостаткам — ограниченная точность регулировки и постепенный износ механических контактов.

Электронные контроллеры давления и протока

Электронные блоки управления объединяют функции реле давления, датчика протока и защиты насоса. Они запускают оборудование при открытии крана или снижении давления, а после прекращения водоразбора отключают его с минимальной задержкой.

Такие устройства особенно удобны для небольших систем водоснабжения, где не требуется большой гидроаккумулятор. Многие модели оснащаются индикацией рабочих параметров, кнопками ручного запуска и функцией автоматического перезапуска после устранения аварии.

Основные защитные функции электронного контроллера:

• отключение при работе без воды;
• защита от слишком частых включений;
• контроль превышения или падения давления;
• обнаружение утечек по необычно длительной работе насоса;
• сигнализация неисправностей с помощью световых индикаторов или дисплея.

Автоматика с датчиком сухого хода

Защита от сухого хода необходима для скважинных, поверхностных и дренажных насосов. При отсутствии воды рабочие элементы насоса перегреваются, поскольку жидкость одновременно охлаждает их и обеспечивает смазку некоторых деталей. Даже кратковременная работа «всухую» может привести к повреждению двигателя или гидравлической части.

Для контроля применяются специальные реле, датчики протока, электронные контроллеры и комбинированные блоки автоматики. Они отключают насос, если давление не растёт, поток воды прекращается или уровень жидкости опускается ниже допустимого значения.

После аварийного отключения часть устройств позволяет выполнить автоматический повторный запуск через заданный промежуток времени. Однако для нестабильного источника воды предпочтительнее использовать контроллер с регулируемой задержкой и возможностью ограничения числа повторных запусков.

Поплавковые и уровневые датчики

Уровневая автоматика используется там, где необходимо контролировать количество воды в резервуаре, накопительной ёмкости, колодце или приямке. Самый простой вариант — поплавковый выключатель, который размыкает или замыкает цепь при изменении уровня.

Поплавковые датчики применяются для решения нескольких задач:

• защиты насоса от опустошения источника или бака;
• автоматического наполнения накопительной ёмкости;
• предотвращения перелива резервуара;
• управления дренажным насосом при повышении уровня воды;
• переключения между основным и резервным источником водоснабжения.

Для узких скважин и небольших колодцев вместо поплавка могут использоваться электроды, гидростатические датчики или бесконтактные ультразвуковые сенсоры. Выбор зависит от конструкции источника, состава воды и требуемой точности измерений.

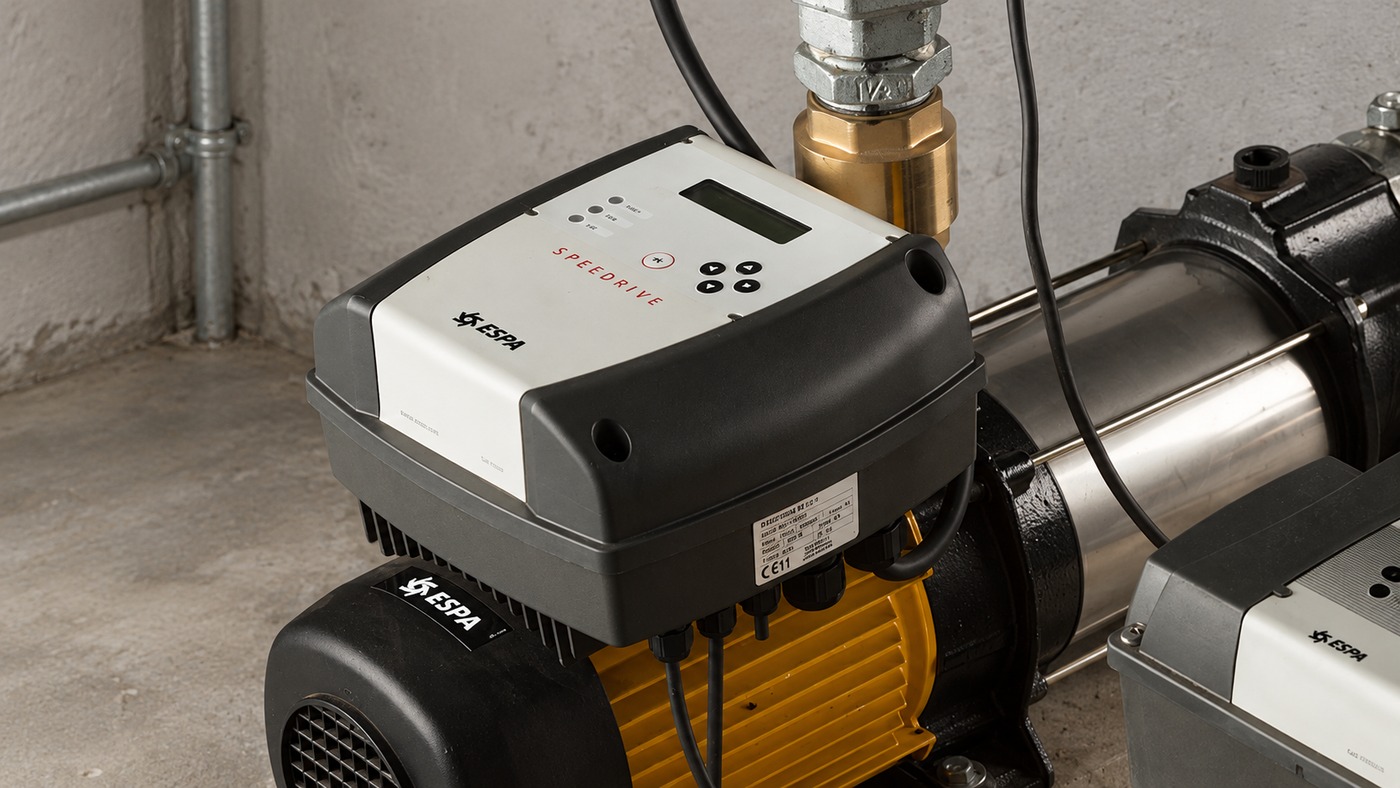

Частотные преобразователи

Частотный преобразователь регулирует скорость вращения электродвигателя, изменяя частоту и напряжение питания. В системе водоснабжения он поддерживает заданное давление не только включением и отключением насоса, но и плавным изменением его производительности.

Если расход воды небольшой, двигатель работает на пониженной частоте. При увеличении потребления частотный преобразователь повышает скорость вращения. Благодаря этому давление остаётся стабильным, а количество резких пусков сокращается.

Преимущества частотного управления:

• поддержание постоянного давления в нескольких точках водоразбора;
• плавный запуск и остановка двигателя;
• снижение гидравлических ударов;
• уменьшение износа насоса и трубопровода;
• экономия электроэнергии при переменном расходе воды;
• расширенный контроль аварийных режимов.

Недостатком такого решения является более высокая стоимость по сравнению с обычным реле давления. Кроме того, частотный преобразователь требует правильного подбора, настройки и защиты от перепадов напряжения.

Автоматические насосные станции

Автоматическая насосная станция представляет собой комплекс оборудования, в который могут входить насос, гидроаккумулятор, манометр, реле давления, обратный клапан и защитные устройства. Готовые станции рассчитаны на совместную работу всех компонентов и обычно не требуют сложного подбора автоматики.

Такая система подходит для частных домов, дач, небольших коммерческих объектов и поливочных сетей. В зависимости от модели станция может поддерживать постоянное давление, защищать двигатель от перегрева и сухого хода, а также автоматически запускаться при возобновлении подачи воды.

Шкафы управления насосами

Для нескольких насосов или мощного оборудования применяются шкафы управления. Внутри размещаются автоматические выключатели, контакторы, реле защиты, контроллеры, частотные преобразователи и устройства индикации.

Шкаф может работать в одном из нескольких режимов: запускать один насос при небольшом расходе, подключать дополнительные агрегаты при росте нагрузки, автоматически переключать оборудование в случае неисправности и равномерно распределять время работы между насосами. Такие системы используются в системах водоснабжения зданий, пожаротушения, канализации, орошения и на промышленных объектах.

Интеллектуальные системы управления

Современные контроллеры поддерживают передачу данных на компьютер или мобильное устройство. Пользователь может получать сведения о давлении, токе двигателя, количестве запусков, уровне воды и наличии аварий. В некоторых системах предусмотрено удалённое изменение настроек и уведомление о неисправностях.

Интеллектуальная автоматика особенно полезна для загородных домов, удалённых объектов и инженерных систем, которые работают без постоянного присутствия обслуживающего персонала. При этом подключение к интернету не заменяет базовые аппаратные защиты: от сухого хода, перегрева, короткого замыкания и превышения допустимого давления.

Таким образом, для простой бытовой системы обычно достаточно реле давления или электронного контроллера с защитой от сухого хода. Если требуется точное поддержание давления, снижение энергопотребления и плавная работа двигателя, стоит рассмотреть частотный преобразователь. Для резервуаров необходимы уровневые датчики, а для нескольких насосов — полноценный шкаф управления с автоматическим распределением нагрузки.

Как работает автоматика управления насосным оборудованием

Автоматика управления насосом контролирует параметры водоснабжения и включает или отключает оборудование без постоянного участия пользователя. В зависимости от типа системы она может ориентироваться на давление, расход воды, уровень жидкости в резервуаре или комбинацию нескольких показателей. Основная задача автоматики — обеспечить стабильную подачу воды, защитить насос от аварийных режимов и снизить износ двигателя.

Принцип работы автоматической системы

В базовой схеме насос подключается к блоку управления, который получает сигналы от датчиков. После открытия крана давление в трубопроводе снижается или начинается движение воды. Контроллер распознаёт это изменение и подаёт питание на насос. Когда водоразбор прекращается, давление восстанавливается либо расход становится нулевым — после этого автоматика отключает двигатель.

1. Фиксация изменения параметров. Датчик давления, протока или уровня определяет, что системе требуется подача воды.
2. Запуск насоса. Электронный контроллер или реле замыкает цепь питания двигателя.
3. Поддержание работы. Автоматика контролирует давление, наличие потока и другие заданные параметры.
4. Отключение. После закрытия крана или заполнения ёмкости насос прекращает работу.
5. Аварийная защита. При сухом ходе, перегрузке, перегреве или недопустимом напряжении система отключает оборудование.

Основные элементы автоматики

Конкретный состав системы зависит от назначения насоса и требований к водоснабжению. Наиболее часто применяются следующие устройства:

Автоматика с гидроаккумулятором

В традиционной насосной станции вода накапливается в гидроаккумуляторе — герметичном баке с эластичной мембраной. Реле давления отслеживает давление внутри системы. Когда оно опускается до установленного минимального значения, насос запускается и заполняет запас воды. При достижении верхнего порога двигатель отключается.

Такая схема уменьшает количество включений насоса, поскольку вода некоторое время подаётся из бака без запуска двигателя. Это снижает нагрузку на электродвигатель и продлевает срок службы оборудования. Для корректной работы необходимо правильно настроить диапазон давления и периодически проверять давление воздуха в гидроаккумуляторе.

Автоматика без гидроаккумулятора

Электронные блоки управления могут запускать насос непосредственно при открытии водоразборной точки. Они реагируют на падение давления или появление потока, а после прекращения расхода отключают двигатель с небольшой задержкой. Такие устройства компактнее классической системы с баком и проще устанавливаются, однако насос при частом пользовании водой может включаться чаще.

Контроллеры этого типа обычно оснащаются защитой от сухого хода, обратным клапаном, индикаторами состояния и функцией автоматического перезапуска. Некоторые модели позволяют задавать время задержки отключения или контролировать минимальный расход, при котором насос должен продолжать работу.

Регулирование давления с помощью частотного преобразователя

В более совершенных системах используется частотный преобразователь. Он изменяет частоту вращения электродвигателя в зависимости от текущего потребления воды. Если открыт один кран, насос работает на небольшой мощности. При увеличении расхода скорость вращения повышается.

Главное преимущество такой автоматики — поддержание почти постоянного давления независимо от количества одновременно работающих потребителей. Кроме того, плавный запуск уменьшает пусковые токи, гидравлические удары и механическую нагрузку на насос. Недостатками являются более высокая стоимость, сложность настройки и необходимость выбирать оборудование, совместимое с преобразователем частоты.

Защитные функции современных устройств

Помимо автоматического запуска и остановки, контроллеры могут выполнять ряд защитных операций:

• отключать насос при работе без воды;
• контролировать слишком низкое или высокое давление;
• защищать двигатель от перегрева и перегрузки;
• реагировать на скачки и падение напряжения;
• предотвращать слишком частые включения;
• фиксировать заклинивание рабочего колеса;
• автоматически перезапускать насос после восстановления нормальных условий.

При выборе автоматики важно учитывать мощность и тип двигателя, производительность насоса, диаметр трубопровода, максимальное давление и характер водопотребления. Для простого дачного водоснабжения достаточно реле давления или электронного контроллера, а для постоянного проживания, нескольких санузлов и переменного расхода целесообразно рассмотреть систему с частотным регулированием.

Реле давления: принцип действия, преимущества и недостатки

Реле давления — один из наиболее распространённых элементов автоматики для водяных насосов. Оно контролирует давление в системе водоснабжения и управляет включением и отключением насоса. Такое устройство особенно часто используется вместе с гидроаккумулятором: при снижении давления реле запускает насос, а после восстановления заданного уровня отключает его.

Как работает реле давления

Конструкция классического реле включает мембрану, пружины регулировки и электрические контакты. Мембрана реагирует на давление воды в системе и передаёт усилие на механический механизм. Когда давление опускается до установленного минимального значения, контакты замыкаются — насос включается. После заполнения системы и повышения давления до верхнего порога контакты размыкаются, останавливая насос.

Обычно на реле настраивают два параметра:

• давление включения — нижний предел, при котором насос начинает работать;
• давление отключения — верхний предел, при достижении которого насос останавливается.

Разница между этими значениями называется дифференциалом или перепадом давления. Например, насос может включаться при 1,5 бар и отключаться при 3 бар. Настройки выбирают с учётом характеристик насоса, объёма гидроаккумулятора, высоты подъёма воды и требований сантехнического оборудования.

Перед настройкой важно проверить давление воздуха в гидроаккумуляторе. Если оно выбрано неправильно, насос может слишком часто включаться и выключаться, а мембрана бака и контакты реле будут испытывать повышенную нагрузку.

Преимущества реле давления

• Простая конструкция. Механическое устройство не требует сложного программирования и легко интегрируется в стандартную насосную станцию.
• Доступная стоимость. Реле давления обычно дешевле электронных контроллеров и комплексных систем автоматического управления.
• Ремонтопригодность. При неисправности часто можно заменить отдельные элементы или установить новое реле без замены всего оборудования.
• Понятный принцип работы. Настройка выполняется двумя пружинами, отвечающими за давление включения и величину перепада.
• Совместимость с разными насосами. Устройство подходит для многих поверхностных и погружных насосов, если их электрические параметры соответствуют характеристикам реле.
• Защита от постоянной работы насоса. После достижения верхнего порога давления питание двигателя отключается.

Главное достоинство такого решения — возможность собрать эффективную и сравнительно недорогую систему водоснабжения с автоматическим поддержанием давления. При правильном подборе оборудования реле обеспечивает стабильную работу насоса в бытовом доме, на даче или в небольшой хозяйственной системе.

Недостатки и ограничения

Реле давления не всегда способно самостоятельно защитить насос от аварийных режимов. Например, при обрыве водяного столба или снижении уровня воды давление может оставаться недостаточным для нормальной работы, но не настолько низким, чтобы реле корректно отключило двигатель. Поэтому в системе часто дополнительно устанавливают датчик или реле сухого хода, поплавковый выключатель, манометр и обратный клапан.

Особенности выбора и настройки

При выборе реле необходимо учитывать максимальный коммутируемый ток, рабочее давление, тип резьбового подключения и совместимость с насосом. Для мощных двигателей может потребоваться подключение через магнитный пускатель, поскольку контакты стандартного реле не рассчитаны на прямое управление такой нагрузкой.

Настройку выполняют постепенно, контролируя показания манометра и фактическое давление в точках водоразбора. Верхний предел не должен превышать допустимое давление для насоса, гидроаккумулятора, трубопроводов и сантехнической арматуры. Если после регулировки насос начинает часто включаться, необходимо проверить герметичность системы, состояние обратного клапана и давление воздуха в баке.

Таким образом, реле давления остаётся практичным решением для автоматизации насосных станций благодаря простоте, низкой цене и ремонтопригодности. Однако для систем с повышенными требованиями к стабильности напора, защите от сухого хода и плавности работы насоса его целесообразно использовать в составе более комплексной автоматики.

Электронные контроллеры для защиты и управления насосом

Электронный контроллер для насоса объединяет функции автоматического управления, контроля параметров системы и защиты оборудования от аварийных режимов. Такое устройство самостоятельно запускает и останавливает насос при изменении давления или расхода воды, отслеживает наличие потока, предотвращает работу «всухую» и помогает поддерживать стабильное водоснабжение.

В отличие от простого механического реле давления, контроллер способен анализировать сразу несколько параметров. В зависимости от модели он контролирует давление, ток двигателя, частоту включений, продолжительность работы и состояние водяного потока. Это особенно важно для систем с погружными и поверхностными насосами, где ошибки эксплуатации могут привести к перегреву двигателя, повреждению гидравлической части или преждевременному износу оборудования.

Основные функции электронных контроллеров

Современные устройства автоматики могут выполнять следующие задачи:

• автоматический запуск насоса при открытии крана или снижении давления в системе;
• остановка оборудования после прекращения водоразбора;
• защита от сухого хода при отсутствии воды в источнике или разрыве всасывающей линии;
• контроль давления и расхода в водопроводе;
• защита от перегрузки и заклинивания двигателя;
• предотвращение частых повторных запусков;
• автоматический перезапуск после временного устранения аварии;
• индикация рабочего состояния и ошибок с помощью светодиодов или дисплея.

Некоторые контроллеры дополнительно оснащаются встроенным обратным клапаном, манометром, датчиком протока и возможностью настройки задержки запуска или остановки. Это позволяет собрать компактную систему управления без большого количества отдельных компонентов.

Виды электронных устройств автоматики

По принципу работы и назначению контроллеры условно делятся на несколько групп.

Контроллеры давления и протока

Наиболее распространенный вариант для бытового водоснабжения — электронный контроллер, который сочетает датчик давления и датчик движения воды. При открытии крана давление в трубопроводе снижается, после чего устройство подает команду на включение насоса. Когда расход прекращается и давление восстанавливается, контроллер отключает оборудование.

Такие модели удобны для компактных систем, поскольку устанавливаются непосредственно на напорном патрубке насоса или в начале водопроводной линии. Они позволяют отказаться от сложной обвязки, однако имеют ограничения. При небольших утечках, неисправном обратном клапане или недостаточном давлении контроллер может работать нестабильно и запускать насос чаще, чем необходимо.

Электронные реле давления

Электронное реле давления обычно используется совместно с гидроаккумулятором. В отличие от устройств, реагирующих только на факт протока, оно отслеживает давление в системе и поддерживает его в заданном диапазоне. Пользователь может установить давление включения и отключения, а на некоторых моделях — настроить задержку срабатывания, минимальное время работы и другие параметры.

Главное преимущество такого решения — более гибкая настройка по сравнению с традиционным механическим реле. Цифровая индикация упрощает контроль показаний, а встроенные алгоритмы защиты помогают снизить риск повреждения насоса. При этом электронное реле чувствительно к качеству электропитания и требует аккуратного подключения в соответствии с инструкцией производителя.

Инверторные контроллеры с регулировкой оборотов

Инверторная автоматика считается одним из наиболее технологичных решений. Она не просто включает или отключает насос, а регулирует частоту вращения его двигателя в зависимости от текущего расхода воды. Если открыт один кран, насос работает на небольшой мощности. При увеличении потребления контроллер повышает обороты, поддерживая близкое к постоянному давление.

К преимуществам инверторных систем относятся:

• стабильное давление при изменении расхода;
• плавный запуск двигателя без резкого гидравлического удара;
• уменьшение количества включений и остановок;
• снижение нагрузки на электродвигатель и трубопровод;
• более экономичное потребление электроэнергии при частичной нагрузке;
• возможность точно настроить параметры работы системы.

Недостатком является более высокая стоимость по сравнению с обычными реле и контроллерами. Кроме того, инверторный блок должен соответствовать типу двигателя, мощности насоса и характеристикам электросети. Неправильный подбор может привести к перегреву оборудования или некорректной работе защиты.

Защита насоса от аварийных режимов

Особое значение имеет функция защиты от сухого хода. Она необходима, если насос забирает воду из скважины, колодца, открытого водоема или накопительной емкости, где уровень жидкости может изменяться. При отсутствии воды двигатель продолжает вращаться, но его охлаждение и смазка ухудшаются. Даже непродолжительная работа в таком режиме способна вызвать перегрев и выход насоса из строя.

Для обнаружения аварии контроллер может использовать разные способы:

• анализ падения давления после запуска;
• контроль расхода с помощью встроенного датчика протока;
• измерение потребляемого тока двигателя;
• сигнал от внешнего поплавкового или электродного датчика уровня;
• контроль времени непрерывной работы.

Также полезны защиты от превышения тока, перегрева, слишком частых запусков и обрыва фазы в трехфазных системах. Однако электронный контроллер не заменяет полноценную электрическую защиту: при подключении насоса необходимо предусмотреть автоматический выключатель, устройство защитного отключения и заземление, если это предусмотрено конструкцией оборудования и требованиями электробезопасности.

На что обратить внимание при выборе

Перед покупкой контроллера необходимо сопоставить его характеристики с параметрами насоса и всей системы водоснабжения. В первую очередь проверяют:

• мощность и номинальный ток насоса — контроллер должен выдерживать рабочую нагрузку двигателя с необходимым запасом;
• тип электропитания — однофазная или трехфазная сеть, номинальное напряжение и допустимые отклонения;
• максимальное рабочее давление — оно должно превышать давление, создаваемое насосом;
• пропускную способность — внутренний проход устройства не должен заметно ограничивать поток;
• наличие защиты от сухого хода и способ ее реализации;
• совместимость с гидроаккумулятором, если он используется в системе;
• степень защиты корпуса от влаги и пыли;
• диапазон рабочих температур и условия установки;
• способ повторного запуска после аварийного отключения.

Не менее важно учитывать качество воды. Мелкие частицы песка, ржавчина и отложения могут нарушить работу датчика протока или обратного клапана. Поэтому перед контроллером рекомендуется устанавливать фильтр грубой очистки, а при необходимости — предусмотреть возможность технического обслуживания и промывки устройства.

Электронный контроллер обеспечивает высокий уровень автоматизации, но только при корректном монтаже. Его устанавливают в доступном, сухом и защищенном от замерзания месте, соблюдают направление движения воды и требования к электрическому подключению. Для сложных систем с несколькими насосами, внешними датчиками и постоянными перепадами нагрузки предпочтительно использовать специализированный шкаф управления или обратиться к квалифицированному специалисту.

Частотные преобразователи для плавной регулировки давления

Частотный преобразователь — это устройство автоматики, которое изменяет частоту вращения электродвигателя насоса в зависимости от текущего расхода воды. В отличие от традиционной схемы с реле давления, где насос работает только в режимах «включено» и «выключено», частотный регулятор позволяет поддерживать практически постоянное давление в системе.

При открытии крана автоматика увеличивает производительность насоса, а при снижении расхода уменьшает обороты двигателя. Благодаря этому оборудование не работает на максимальной мощности без необходимости, а давление в водопроводе остается стабильным даже при переменном потреблении.

Как работает система с частотным преобразователем

Для контроля параметров в системе обычно используется датчик давления с аналоговым выходом, например 4–20 мА. Он передает текущие показания на контроллер преобразователя. Встроенный PID-регулятор сравнивает фактическое давление с заданным значением и корректирует частоту вращения двигателя.

Типичный алгоритм работы выглядит следующим образом:

1. При открытии точки водоразбора давление в трубопроводе снижается.
2. Датчик фиксирует изменение параметра и передает сигнал преобразователю.
3. Инвертор увеличивает частоту вращения двигателя насоса.
4. После достижения установленного давления обороты стабилизируются на минимальном уровне, достаточном для текущего расхода.
5. При полном прекращении водоразбора автоматика снижает скорость вращения и останавливает насос или переводит его в режим ожидания.

В некоторых моделях датчик давления приобретается отдельно, а в готовых насосных станциях он уже входит в комплект поставки. Перед покупкой важно проверить совместимость диапазона измерений датчика, типа выходного сигнала и настроек управляющего блока.

Преимущества частотного управления

Применение частотного преобразователя особенно оправдано в системах, где расход воды часто меняется. Такая автоматика обеспечивает ряд преимуществ:

• Плавное поддержание давления. Пользователь не сталкивается с резкими перепадами напора при включении или отключении насоса.
• Снижение пусковых токов. Двигатель разгоняется постепенно, поэтому уменьшается нагрузка на электрическую сеть и коммутационную аппаратуру.
• Экономия электроэнергии. Насос потребляет мощность в соответствии с фактическим расходом, а не постоянно работает на предельной производительности.
• Уменьшение гидравлических ударов. Плавный запуск и остановка защищают трубопроводы, фитинги и запорную арматуру.
• Снижение износа оборудования. Реже происходят резкие пуски, остановки и скачки нагрузки на рабочее колесо и электродвигатель.
• Расширенные функции защиты. Большинство современных моделей контролирует перегрузку, перегрев, обрыв фазы, сухой ход и выход давления за установленные пределы.

Наибольший эффект частотное регулирование дает в системах с длительной работой насоса и переменным водопотреблением: в частных домах, многоквартирных зданиях, на объектах сельского хозяйства и в коммерческих инженерных системах.

На что обратить внимание при выборе

Частотный преобразователь подбирают не только по мощности двигателя. Необходимо учитывать электрические параметры насоса, особенности водопровода и требования к автоматике.

Особенности монтажа и настройки

Преобразователь устанавливают в сухом, хорошо проветриваемом месте, защищенном от прямого попадания воды. При работе устройство выделяет тепло, поэтому необходимо соблюдать расстояния до стен и других элементов шкафа автоматики. Нельзя закрывать вентиляционные отверстия или размещать преобразователь рядом с источниками сильного нагрева.

После подключения выполняют настройку номинальных параметров двигателя, направления вращения, минимальной и максимальной частоты, времени разгона и торможения. Затем устанавливают требуемое давление, параметры аварийного отключения и задержку повторного запуска. Если преобразователь используется для защиты от сухого хода, важно правильно выбрать способ контроля: по сигналу датчика давления, по потребляемому току или с помощью дополнительного датчика уровня.

Монтаж силовых и сигнальных кабелей выполняют с учетом требований электромагнитной совместимости. Кабель от датчика давления желательно прокладывать отдельно от силовой линии двигателя, чтобы снизить риск помех и нестабильной работы PID-регулятора. Подключение оборудования к сети и первичную настройку должен выполнять специалист, имеющий соответствующую квалификацию.

Ограничения частотных преобразователей

Несмотря на функциональность, частотное управление не всегда является самым простым и экономичным решением. Преобразователь стоит дороже обычного реле давления или электронного контроллера, требует грамотного подбора и занимает место в электрическом шкафу. При неправильной настройке насос может работать на слишком низкой частоте, перегреваться или не обеспечивать необходимый напор.

Для небольшого дома с редким водопотреблением достаточно компактной насосной станции с электронным контроллером. Частотный преобразователь целесообразнее выбирать тогда, когда особенно важны стабильное давление, низкий уровень шума, плавная работа и снижение энергопотребления. При выборе готовой станции с инвертором желательно отдавать предпочтение решениям, где преобразователь, датчик давления и насос изначально рассчитаны на совместную работу.

Системы защиты насоса от сухого хода и перегрузок

Даже современный насос не рассчитан на работу в нештатных условиях. Отсутствие воды, засорение фильтра, заклинивание рабочего колеса, скачки напряжения или чрезмерно частые включения могут привести к перегреву двигателя и преждевременному выходу оборудования из строя. Поэтому системы автоматики для водяных насосов обычно дополняются защитой от сухого хода, перегрузки по току, перегрева и других аварийных режимов.

Комплексная защита не только предотвращает поломку насоса, но и повышает безопасность всей системы водоснабжения. При обнаружении опасного параметра автоматика отключает электродвигатель, а после нормализации условий может выполнить автоматический повторный запуск.

Защита от сухого хода

Сухой ход возникает, когда насос работает без достаточного количества воды на входе. Такое состояние характерно для скважин и колодцев с нестабильным уровнем воды, а также для систем с негерметичным всасывающим трубопроводом. Без водяного потока насос теряет охлаждение и смазку, из-за чего повышается температура двигателя, изнашиваются уплотнения и повреждаются внутренние элементы.

Для отключения насоса при сухом ходе применяются несколько типов устройств:

• Реле давления с контролем потока — отключает насос, если давление не достигает заданного значения в течение определённого времени после запуска.
• Электронные контроллеры — анализируют давление, расход и продолжительность работы, выявляя отсутствие воды более точно, чем простые механические реле.
• Реле уровня и поплавковые выключатели — контролируют уровень воды в накопительной ёмкости, колодце или резервуаре и размыкают цепь при его снижении.
• Датчики протока — фиксируют движение воды через трубопровод. Если двигатель работает, а поток отсутствует, автоматика отключает насос.
• Скважинные датчики уровня — используются в глубоких источниках и позволяют остановить погружной насос до достижения критического уровня воды.

Поплавковая защита считается одной из наиболее простых и надёжных, однако её можно установить не во всех скважинах и узких колодцах. Электронные устройства удобнее для компактных систем, поскольку одновременно контролируют несколько параметров и часто оснащаются функцией автоматического перезапуска.

Защита от перегрузки и заклинивания

Перегрузка двигателя возникает, когда насосу приходится работать с повышенным сопротивлением или механическими препятствиями. Причиной могут стать засорённый фильтр, закрытая арматура на напорной линии, слишком большая высота подъёма воды, износ подшипников или попадание твёрдых частиц в рабочую камеру.

Для защиты электродвигателя используются:

• Тепловые реле — отключают питание при длительном превышении допустимого тока и перегреве двигателя.
• Автоматические выключатели — защищают электрическую цепь от короткого замыкания и значительных токовых перегрузок.
• Электронные модули защиты двигателя — контролируют ток, напряжение, перекос фаз и другие параметры, если это предусмотрено конструкцией.
• Частотные преобразователи — плавно регулируют скорость вращения двигателя, уменьшая пусковые токи и вероятность гидравлических ударов.
• Встроенная термозащита — отключает насос при перегреве обмоток. После снижения температуры некоторые модели включаются автоматически.

Важно учитывать, что автоматический выключатель и тепловое реле решают разные задачи. Первый преимущественно защищает электропроводку и оборудование от короткого замыкания, а второе реагирует на длительную перегрузку двигателя. Для надёжной работы насоса эти устройства обычно применяют совместно.

Основные виды защитной автоматики

Как выбрать защиту для насоса

Выбор автоматики зависит от типа насоса, источника воды и режима эксплуатации. Для насоса, установленного в накопительной ёмкости, обычно достаточно поплавкового выключателя, автоматического выключателя и защиты двигателя от перегрева. Для скважинного оборудования предпочтительнее использовать датчик уровня или электронное реле сухого хода, поскольку визуально контролировать наличие воды невозможно.

При выборе защитного устройства следует проверить:

• номинальную мощность и рабочий ток насоса;
• тип электропитания — однофазный или трёхфазный;
• допустимое давление и диапазон регулировки;
• совместимость с гидроаккумулятором, реле давления и другими элементами системы;
• наличие ручного и автоматического перезапуска;
• степень защиты корпуса от влаги и пыли;
• условия монтажа и температурный диапазон эксплуатации.

Не стоит полагаться только на один датчик. Например, реле давления может не распознать быстрое падение уровня воды, а поплавковый выключатель не защищает двигатель от заклинивания или скачка тока. Наиболее надёжный вариант — сочетание защиты от сухого хода, теплового реле, автоматического выключателя и устройства контроля напряжения.

Особенности монтажа и настройки

Защитную автоматику устанавливают в соответствии с электрической схемой насоса и инструкцией производителя. Реле давления и датчики протока монтируют на напорном трубопроводе, а поплавковые устройства размещают так, чтобы они свободно перемещались и не цеплялись за стенки ёмкости или кабель.

Особое внимание уделяют настройке порогов срабатывания. Слишком высокий ток отключения не обеспечит необходимой защиты, а чрезмерно низкий порог приведёт к ложным остановкам. После монтажа необходимо проверить работу системы в штатном и аварийном режимах: имитировать снижение уровня воды, перекрытие потока и запуск насоса при восстановлении подачи.

Если насос используется в сложной системе водоснабжения, с частыми включениями или большим перепадом высоты, настройку лучше поручить специалисту. Неправильно подобранная автоматика способна не только снизить ресурс оборудования, но и привести к нестабильному давлению, постоянным отключениям и повреждению электрической сети.

Автоматика для насосных станций и скважинных насосов

Автоматическое управление для насосных станций и скважинных насосов решает одну задачу — поддерживает стабильную подачу воды без постоянного участия пользователя. При этом состав оборудования зависит от типа насоса, глубины источника, производительности системы и требований к давлению. Для поверхностной насосной станции обычно достаточно компактного комплекта автоматики, а скважинный насос требует более комплексной защиты и правильного подбора управляющих устройств.

Автоматика для насосных станций

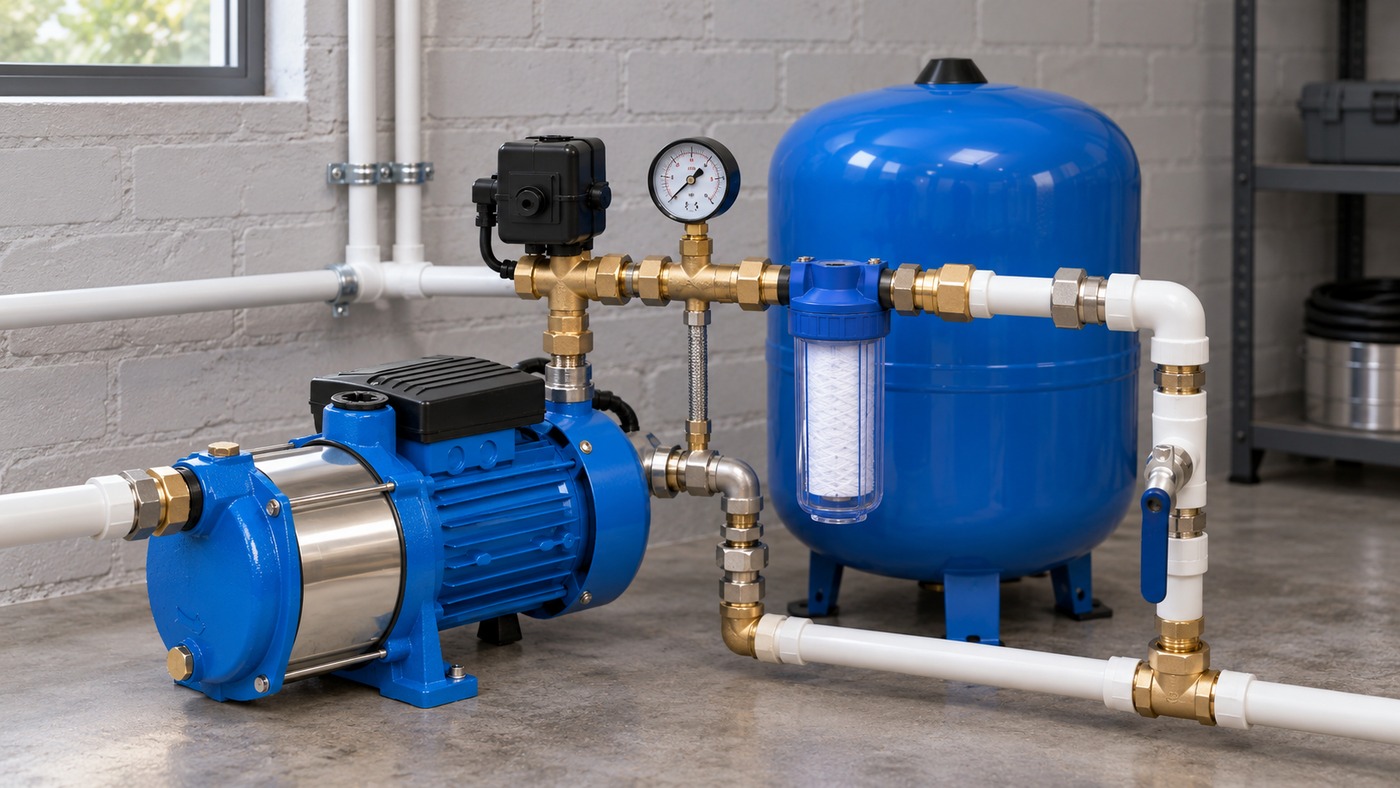

Насосная станция состоит из поверхностного насоса, гидроаккумулятора, трубопровода и блока управления. Наиболее распространённый вариант автоматики — механическое реле давления. Оно контролирует давление в системе и включает насос при его снижении до установленного минимального значения. После наполнения гидроаккумулятора и достижения верхнего порога реле отключает двигатель.

Стандартная насосная станция может комплектоваться следующими элементами:

• реле давления — запускает и останавливает насос при достижении заданных порогов;
• гидроаккумулятор — уменьшает количество включений двигателя и сглаживает перепады давления;
• манометр — позволяет визуально контролировать давление в системе;
• обратный клапан — препятствует стеканию воды обратно в источник;
• защита от сухого хода — отключает насос при отсутствии воды на входе;
• фильтр грубой очистки — защищает насос и управляющие элементы от песка и механических примесей.

Такой комплект подходит для водоснабжения частного дома, дачи, бани и небольших хозяйственных объектов. Его преимущество заключается в простоте настройки и обслуживания. Однако механическое реле реагирует только на изменение давления и не всегда может защитить насос от всех аварийных ситуаций. Например, при засоре всасывающей магистрали или утечке воды двигатель способен работать дольше допустимого времени, если в системе не предусмотрено отдельное устройство защиты.

Автоматика для скважинных насосов

Скважинный насос устанавливается непосредственно в источнике, поэтому доступ к нему для осмотра и ремонта ограничен. По этой причине система автоматики должна не только поддерживать давление, но и предотвращать работу оборудования в опасных режимах. Особенно важны защита от сухого хода, перегрева, перегрузки и слишком частых пусков.

Для скважинных насосов применяют несколько вариантов управления:

• реле давления с гидроаккумулятором — классическая схема для стабильного водоснабжения;

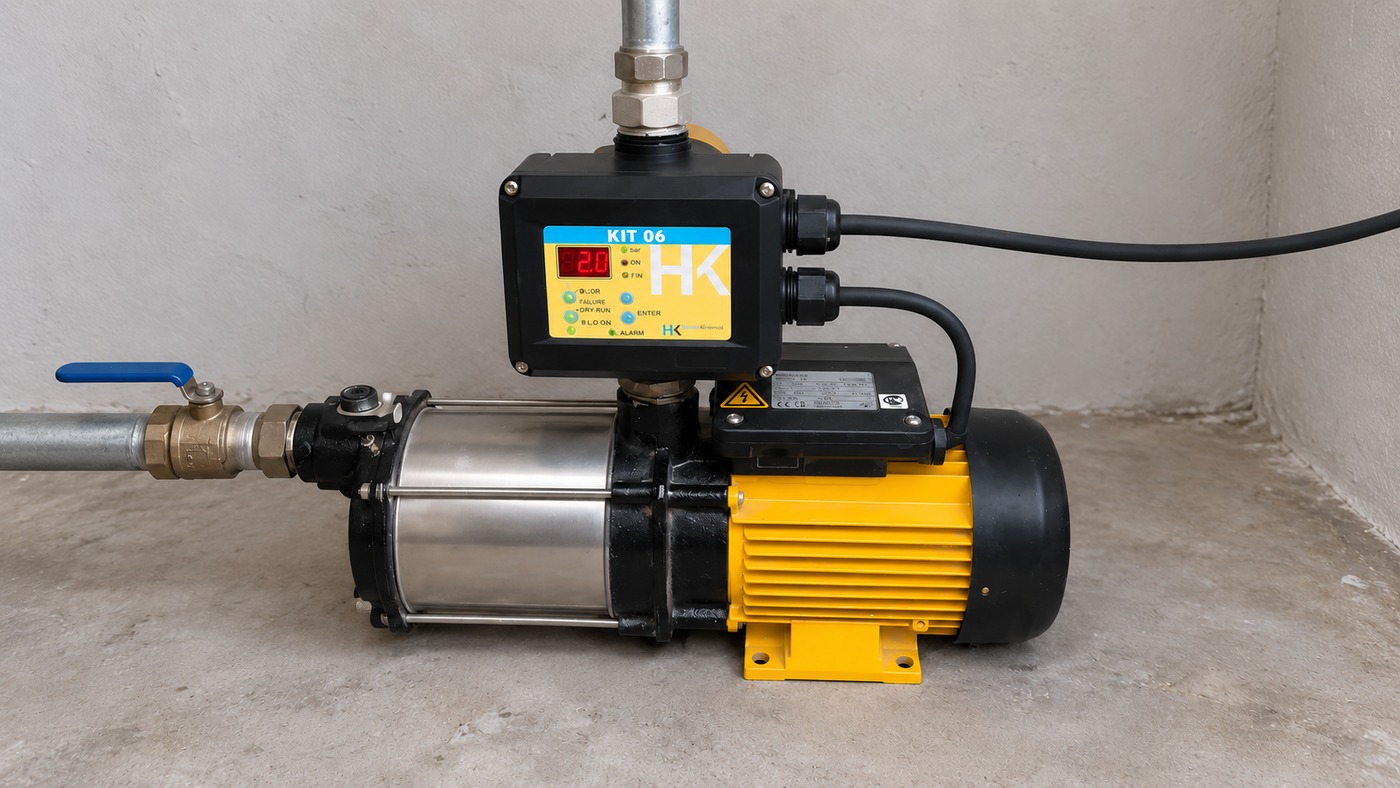

• электронный контроллер — управляет насосом по давлению и расходу, часто объединяя функции защиты;
• блок защиты от сухого хода — контролирует наличие воды и отключает двигатель при аварийном снижении подачи;
• частотный преобразователь — регулирует скорость вращения двигателя и поддерживает практически постоянное давление;
• шкаф управления — используется в мощных системах, где требуется комплексная защита и автоматизация нескольких насосов.

Как выбрать подходящую систему управления

При выборе автоматики необходимо учитывать не только мощность насоса, но и характеристики всей системы водоснабжения. Важно проверить рабочий ток двигателя, максимальное давление, производительность, диаметр трубопровода и допустимое количество запусков в час. Также следует определить, требуется ли постоянное давление или достаточно работы насоса в режиме «включение — отключение».

Для небольшого дома с одним санузлом и умеренным расходом воды обычно подходит реле давления в сочетании с гидроаккумулятором. Если в системе несколько точек водоразбора, используются поливочные линии и бытовая техника, лучше рассмотреть электронный контроллер или частотное управление. Такие решения уменьшают перепады давления и делают работу насоса более плавной.

При установке скважинного насоса особое внимание уделяют защите от сухого хода. Она необходима, если дебит скважины нестабилен, уровень воды может изменяться в течение сезона или насос способен откачать источник быстрее, чем он заполняется. Дополнительную безопасность обеспечивают автоматический выключатель, устройство защитного отключения и реле контроля напряжения.

Все элементы автоматики должны монтироваться с учётом рекомендаций производителя. Неправильная настройка давления, недостаточное сечение кабеля, отсутствие заземления или установка датчиков в неподходящем месте могут привести к нестабильной работе и преждевременному выходу оборудования из строя. Перед вводом системы в эксплуатацию проверяют герметичность соединений, направление движения воды, давление воздуха в гидроаккумуляторе и корректность срабатывания защит.

Как выбрать устройство автоматики для водяного насоса

Правильно подобранная автоматика обеспечивает стабильное давление в системе, защищает насос от сухого хода и частых включений, а также снижает риск преждевременного износа оборудования. Выбор зависит не только от мощности насоса, но и от типа водоснабжения, источника воды, количества точек разбора и особенностей эксплуатации.

Определите тип системы водоснабжения

Сначала необходимо понять, в каких условиях работает насос:

• Скважина или колодец. Важны защита от сухого хода, контроль уровня воды и совместимость автоматики с погружным насосом.
• Накопительная ёмкость. Потребуется контроль уровня в резервуаре, чтобы насос не включался при пустой или переполненной ёмкости.
• Центральный водопровод с повысительным насосом. Основная задача автоматики — поддерживать нужное давление и запускать насос при падении напора.
• Система с гидроаккумулятором. Оптимальным решением обычно становится реле давления, дополненное манометром и защитными устройствами.
• Полив или техническое водоснабжение. Здесь часто используют электронные контроллеры потока, датчики давления или частотные преобразователи.

Выберите принцип управления насосом

Для бытовых систем применяют несколько основных видов автоматики. Каждый вариант подходит для определённых условий эксплуатации.

Проверьте совместимость с насосом

Перед покупкой необходимо сопоставить параметры автоматики с характеристиками насоса. В первую очередь проверяют:

• Номинальную мощность и ток двигателя. Контакты реле или контроллера должны выдерживать рабочую нагрузку с запасом. Для мощных насосов может потребоваться промежуточный контактор.
• Напряжение питания. Бытовые модели чаще рассчитаны на однофазную сеть 220 В, а оборудование высокой производительности может работать от трёхфазной сети 380 В.
• Диаметр и тип подключения. Резьба устройства должна соответствовать трубопроводу или подключаться через подходящий переходник.
• Рабочее давление. Максимально допустимое давление автоматики должно превышать параметры системы, включая возможные гидроудары.
• Допустимый диапазон температур. Это особенно важно при размещении оборудования в неотапливаемом помещении или кессоне.
• Алгоритм запуска. Некоторые насосы нормально работают только при определённом минимальном расходе или давлении, что необходимо учитывать при выборе электронного контроллера.

Учитывайте потребление воды

Если в доме используется одна водоразборная точка, для управления насосом может быть достаточно простого контроллера потока. При одновременном включении душа, стиральной машины, крана и системы полива требования к автоматике возрастают.

Для систем с переменным расходом желательно выбирать оборудование, которое поддерживает стабильное давление при разных режимах работы. В таких случаях эффективны частотные преобразователи или насосные станции с электронным управлением. Они уменьшают количество резких пусков и позволяют экономичнее расходовать электроэнергию.

Гидроаккумулятор также помогает адаптировать систему к бытовым нагрузкам. Он накапливает запас воды и снижает частоту включений насоса. Чем больше объём бака и точнее настроено реле давления, тем спокойнее работает насос при кратковременном водоразборе.

Обратите внимание на защитные функции

Автоматика для водяного насоса должна не только запускать и отключать оборудование, но и предотвращать аварийные режимы. К наиболее полезным функциям относятся:

• защита от сухого хода — отключает насос при отсутствии воды или недостаточном потоке;
• защита от перегрева — предотвращает повреждение двигателя при длительной или чрезмерной нагрузке;
• контроль избыточного давления — снижает риск разрыва труб, фитингов и мембраны гидроаккумулятора;
• защита от частых включений — помогает избежать ускоренного износа электродвигателя и пусковой аппаратуры;
• защита от скачков напряжения — особенно актуальна для загородных домов с нестабильной электросетью;
• автоматический перезапуск — позволяет возобновить работу после временного сбоя, если причина аварии устранена;
• индикация неисправностей — упрощает диагностику и сокращает время поиска проблемы.

Реле давления или электронный контроллер

Реле давления считается практичным вариантом для классической насосной станции. Оно отличается простой конструкцией, доступной стоимостью и ремонтопригодностью. Однако для корректной работы обычно требуется гидроаккумулятор, а настройки давления выполняются вручную.

Электронный контроллер компактнее и часто монтируется непосредственно в напорную магистраль. Он способен автоматически отключить насос при отсутствии воды, но некоторые модели чувствительны к загрязнениям, утечкам и небольшому расходу. Поэтому перед установкой нужно убедиться, что контроллер совместим с конкретным насосом и режимом потребления.

Если в системе требуется постоянное давление, а расход воды заметно меняется, стоит рассмотреть частотный преобразователь. Он обеспечивает плавный пуск двигателя, уменьшает нагрузку на трубопровод и может повысить комфорт водоснабжения. При этом такое оборудование дороже, требует правильной настройки и предъявляет более высокие требования к качеству монтажа.

Правильно настройте давление

В системе с гидроаккумулятором давление включения и отключения насоса выбирают с учётом характеристик бака, насоса и самой высокой точки водоразбора. Слишком низкая настройка приведёт к слабому напору, а чрезмерно высокая — к перегрузке насоса и трубопровода.

Давление воздуха в мембранном баке также должно соответствовать рабочему режиму системы. Его проверяют при отключённом насосе и сброшенном давлении воды. Конкретные значения устанавливают по инструкции производителя оборудования, поскольку универсальная настройка не подходит для всех систем.

Что ещё учесть перед покупкой

• Выбирайте автоматику с запасом по мощности, току и рабочему давлению.
• Проверяйте наличие сертификатов, инструкции на русском языке и гарантийной поддержки.
• Уточняйте степень защиты корпуса от влаги и пыли, особенно при установке в кессоне или техническом помещении.
• Не располагайте электронный блок в месте, где на него могут попадать конденсат и струи воды.
• Для скважинного насоса предусматривайте отдельную защиту от сухого хода и контроль уровня воды.
• При нестабильном напряжении устанавливайте реле контроля напряжения или стабилизатор, если это допускается характеристиками оборудования.
• Сложные системы с частотным преобразователем, контактором и несколькими датчиками лучше поручать квалифицированному специалисту.

Таким образом, для простой насосной станции чаще всего достаточно реле давления, гидроаккумулятора и защиты от сухого хода. Для компактной системы без бака подойдёт электронный контроллер, а для большого дома с переменным расходом воды — частотное управление. Главное, чтобы выбранная автоматика соответствовала мощности насоса, схеме водоснабжения и фактическому режиму потребления.
